Hello tuần mới anh em Mì, hôm nay chúng ta sẽ cùng Triển khai thực tế hệ thống nhận diện khuôn mặt và đo thân nhiệt trên Raspberry Pi4 nhé.

Okie, nhận diện khuôn mặt, phát hiện khuôn mặt thì mình làm nhiều rồi và trên Blog: https://miai.vn cũng đá có nhiều bài viết về vấn đề này, các bạn có thể tham khảo nhé.

Hôm nay chúng ta sẽ làm một món mới là kết hợp thêm camera nhiệt để đo nhiệt độ. Bài toán của chúng ta sẽ là nhận biết người ra vào và ghi lại nhiệt độ của người đó, đồng thời cảnh báo nếu như người đó bị sốt. Việc này sẽ góp phần ngăn chặn sự bùng phát của dịch COVID-19.

Rồi! Bắt đầu nhé các mem!

Phần 1 – Chuẩn bị các thiết bị cần thiết

Ở bài đo thân nhiệt này mình cần có các món sau:

• Một Raspberry Pi (3 hoặc 4 đều okie nhé, nhưng mình recommend 4 cho nhanh) hoặc Jetson Nano. Trong bài này mình xài Pi 4 do jetson Nano đang bận cho dự án khác
• Một camera thông thường để nhận hình ảnh, nhận khuôn mặt. Ở đây mình sử dụng Logitech Webcam.
• Một camera nhiệt, ở đây mình xài camera nhiệt MLX90640 mua tại Mlab.vn tại đây. Chú ý là mình chỉ đưa link, các bạn kiểm tra kỹ hàng và bảo hành khi mua nhé.
• Một màn hình hiển thị có đầu vào HDMI hoặc VGA.
• Các bộ chuyển đổi và dây cắm cần thiết.

Phần 2 – Cài đặt OS cho Pi

Phần này bạn này chưa cài đặt OS trên thẻ nhớ thì đọc, bạn nào cài rồi thì next sang Phần sau luôn nhé.

Trước đây ta phải cài đặt thủ công còn bây giờ thì chính chủ đã hỗ trợ khá nhiều, các bạn chỉ cần tải phần mềm Raspberry Pi Imager về và làm theo hướng dẫn là xong cái thẻ nhớ! Dễ vãi!

Link tải cho các bạn nhé: Tại đây.

Sau khi xong quá trình này thì các bạn cắm thẻ nhớ vào Pi, bật điện, cắm màn và bàn phím, chuột vào để hoàn tất quá trình cài đặt Pi lần dầu nhé.

Sau khi đã hiện được giao diện Desktop, các bạn tiến hành cài đặt các gói lập trình theo đúng guide tại link này: tại đây.

Tiếp đến là cài đặt các gói thư viện để có thể truy cập vào camera nhiệt:

pip3 install matplotlib scipy numpy
sudo apt-get install -y python-smbus
sudo apt-get install -y i2c-tools
pip3 install RPI.GPIO adafruit-blinka
pip3 install adafruit-circuitpython-mlx90640Code language: JavaScript (javascript)

Rồi, vậy là xong môi trường, xong OS, tiếp đến phần cấu hình thêm cho Pi tý.

Bạn vào menu Start, chọn tiếp Preferences > Raspberry Pi Configuration

Và sau đó bật I2C lên thành Enabled như hình:

Các bạn cũng có thể tiện tay tíck thêm vào SSH và VNC và Camera cho sau này đỡ phải bật nhé. Chú ý bạn nào không dùng USB Camera mà dùng camera của Pi thì bắt buộc phải bật Camera.

Sau khi làm tất cả các bước trên thì các bạn reboot lại Pi 1 lần cho nó nhận các tham số nhé!

Phần 3 – Cắm camera đo thân nhiệt vào Pi

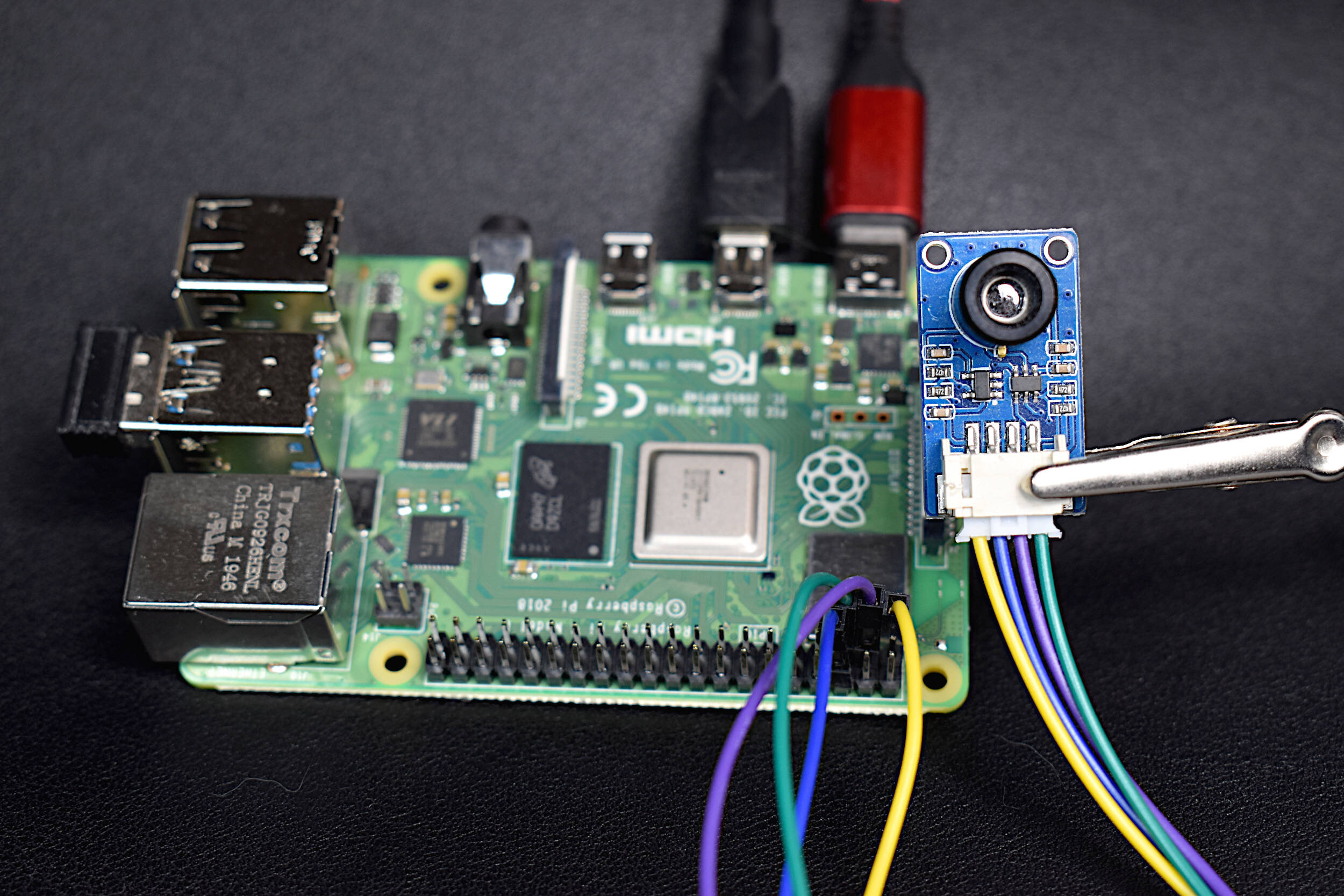

Phần camera nhiệt này các bạn cắm theo đúng hình sau vào các chân của Pi nhé:

Có vài điểm cần chú ý cho các bạn:

• Chân VIN đôi khi còn viết là VCC, các bạn cắm vào chân 3.3V hoặc 5V trên Pi đều được.
• Chân GND các bạn có thể chọn chân GND bất kì trên PI
• Riêng 2 chân còn lại thì phải cắm chuẩn.

Sau khi cắm xong các bạn thử lệnh:

sudo i2cdetect -y 1

Nếu kết quả trả ra như hình là done, xong con ong nhé!

Các bạn cũng cắm luôn webcam logitech vào một cổng USB bất kì nhé (ưu tiên chọn cổng màu xanh – USB 3.0 – nếu có).

Phần 4 – Hướng xử lý bài toán đo thân nhiệt

Để các bạn nắm được tinh thần mình cũng xin chia sẻ luôn vài ý như sau:

• Thứ nhất, Pi4 không quá khoẻ nên mình không áp dụng Deep Learning vào đây, chỉ sử dụng HAAR CASCADE để detect khuôn mặt mà thôi. Các bạn hoàn toàn có thể áp dụng dlib, MTCNN… nếu cần (recommend nâng lên Jetson Nano)
• Thứ hai, đó là đây là bài toán demo nên mình ưu tiên về mặt giới thiệu, chưa thực sự tối ưu nhé.

Trong bài này Pi của chúng ta sẽ đọc ảnh từ 2 camera (1 camera thường và 1 camera nhiệt).

Flow xử lý sẽ như sau:

• Bước 1: Đọc ảnh từ camera thường, phát hiện khuôn mặt trong ảnh. Ví dụ có 1 khuôn mặt tại ví trí hình chữ nhật (x1,y1)-(x2,y2).
• Bước 2: Ta tiến hành đọc ảnh từ camera nhiệt (đọc đồng thời nhé) sau đó tìm đến vị trí (x1,y1) – (x2,y2) trên camera nhiệt và tính các giá trị: nhiệt độ lớn nhất, nhiệt độ nhỏ nhất và nhiệt độ trung bình (mình ví dụ thế).
• Bước 3: Ghi nhận lại khuôn mặt và nhiệt độ đo được vào CSDL, đồng thời cảnh báo phát ra loa nếu như nhiệt độ vượt ngưỡng quy định (ví dụ là 37.5 chẳng hạn).

Để làm được việc này bạn phải chạy chương trình và cân chỉnh 2 camera sao cho khung hình của 2 camera tương đồng nhau nhé!

Phần 5 – Viết code cho chương trình đo thân nhiệt

Okie việc đầu tiên là chúng ta sẽ khai báo các thư viện cần thiết. Bình thường mình sẽ không nói đến phần này do nó không có gì đặc biệt. Tuy nhiên hôm nay chúng ta sẽ dùng một số thư viện khá lạ nên mình sẽ note thêm:

import time, board, busio
import numpy as np
import adafruit_mlx90640
import matplotlib.pyplot as plt
import matplotlib.patches as patches
from scipy import ndimage
import cv2
import matplotlib as mpl
mpl.rcParams['toolbar'] = 'None'Code language: JavaScript (javascript)

Các bạn để ý sẽ có thư viện board, busio, ada… là các thư viện để làm việc với bo mạch và các cổng vào ra trên Raspberry Pi nhé. Bạn nào chạy trên máy tính lỗi mình không chịu trách nhiệm nha, haha!

Tiếp theo là chúng ta sẽ khai báo phần nhận diện khuôn mặt cũng như kết nôi với webcam logitech cắm USB. Cái này như mình đã nói, mình dùng tạm HAAR CASCADE để tăng tốc độ xử lý:

# Load phan detect khuong mat
face_cascade = cv2.CascadeClassifier('haarcascade_frontalface_default.xml')

# Ket noi camera Thường
cap = cv2.VideoCapture(0)Code language: PHP (php)

Rồi, phần này thì bình thường như cân đường hộp sữa, lâu nay chúng ta đã viết code này rồi.

Bây giờ đến phần kết nối camera nhiệt, chúng ta sẽ dùng đoạn chương trình sau:

# Kết nối camera Nhiệt
i2c = busio.I2C(board.SCL, board.SDA, frequency=100000)
mlx = adafruit_mlx90640.MLX90640(i2c)
mlx.refresh_rate = adafruit_mlx90640.RefreshRate.REFRESH_8_HZ
mlx_shape = (24, 32)

# Phóng to kích thước ma trận nhiệt
mlx_interp_val = 10
mlx_interp_shape = (mlx_shape[0] * mlx_interp_val, mlx_shape[1] * mlx_interp_val)  Code language: PHP (php)

Ở đây các bạn chú ý một chút ở biến mlx_shape = (24,32). Nghĩa là kích thước sensor của cam nhiệt chỉ là 24×32 thôi, sau đó nó được nội suy lên 240×320 nhé.

Rồi bây giờ là đoạn vẽ giao diện chính, gồm 3 thành phần là : 1 ô để hiện ảnh nhiệt (therm1), 1 ô hiện ảnh thường (therm2) và 1 dòng text hiển thị nhiệt độ của mặt người do được.

# Vẽ giao diện
fig = plt.figure(figsize=(8, 6))
fig.canvas.set_window_title('Hệ thống giám sát nhiệt độ ra/vào')
fig.canvas.toolbar_visible = False
ax = fig.add_subplot(1, 2, 1)
ax2 = fig.add_subplot(1, 2, 2)
fig.subplots_adjust(0.05, 0.05, 0.95, 0.95)

# Hiển thị ảnh nhiệt
therm1 = ax.imshow(np.zeros(mlx_interp_shape), interpolation='none',
                   cmap=plt.cm.bwr, vmin=25, vmax=45)  # preemptive image

# Hiển thị ảnh thường
therm2 = ax2.imshow(np.zeros((240, 320)), interpolation='none',
                    cmap=plt.cm.bwr, vmin=25, vmax=45)

fig.canvas.draw()
ax_background = fig.canvas.copy_from_bbox(ax.bbox)
fig.show()  Code language: PHP (php)

Okie, màu mè hoa lá đã xong, giờ đến phần chính của chương trình, chúng ta sẽ lặp liên tục và đọc ảnh đồng thời thì cam chính, cam nhiệt… và xử lý theo đúng flow ở mục trên:

while True:
    ret, img = cap.read()
    if ret:
        count = count + 1
        img = cv2.resize(img, dsize=(320, 240))
        img2 = cv2.cvtColor(img, cv2.COLOR_BGR2RGB)
        gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
        if count%5==0:
            faces = face_cascade.detectMultiScale(gray, scaleFactor=1.3, minNeighbors=5, minSize=(30, 30))
            if len(faces)==1:
                for (x, y, w, h) in faces:
                    cv2.rectangle(img2, (x, y), (x + w, y + h), (0, 255, 0), 2)
                    try:
                        plot_update(x,y,w,h)  # update plot
                    except:
                        continue
            therm2.set_data(img2)Code language: PHP (php)

Ở đây các bạn chú ý 1 hàm plot_update, hàm này sẽ làm nhiệm vụ vẽ lại ảnh nhiệt, ảnh thưởng và đặc biệt là kiểm tra xem nhiệt độ hiện tại như nào? Nếu < 38 độ thì là bình thường, hiện màu vàng và ngược lại sẽ cảnh báo và hiện màu đỏ rực rỡ:

# Tính nhiệt face
    vface_temp = round(np.max(data_array[y:y+h,x:w+x]), 2)
    if vface_temp<38:
        ax.text(250, -100, 'Nhiệt độ bình thường = ' + str(vface_temp) + "      ",
                bbox={'facecolor': 'yellow', 'alpha': 1, 'pad': 20})
    else:
        ax.text(250, -100, 'Có biểu hiện sốt. Nhiệt độ = ' + str(vface_temp) + "      ",
                bbox={'facecolor': 'red', 'alpha': 1, 'pad': 20})Code language: PHP (php)

Okie và khi chạy thử chương trình thì kết quả nhận diện mặt và đo nhiệt khá tốt:

Các bạn có thể tìm thấy source của mình tại repo này trên github nhé!

Mình có quay thêm clip ở trên kênh Youtube của Mì AI. Anh em có thể bấm vào bên dưới để xem thêm nhé!

Phần 6 – Kết luận và lời cảm ơn

Chắc chắn khi các bạn đọc bài này sẽ thắc mắc các loại câu hỏi trên trời dưới biển nên mình xin trả lời luôn:

• Hỏi: Thế người ta đi quay mặt chỗ khác thì sao? Trả lời: Bài này mình làm sample với một hệ thống chấm công phải đưa mặt vào để nhận diện. Các bạn có thể cải tiến cho case quay mặt đi bằng cách detect người thay cho detect măt.
• Hỏi: Thế nhiều người lấp nhau thì sao? Cái đó thì các bạn detect đầu, hoặc detect max nhiệt trong ảnh để xử lý.

Ngoài ra, nhân đây mình xin cảm ơn anh Hồ Viết Hà, Trường Cao đẳng Nghề Đà Nẵng (tác giả của hệ thống kiểm soát ra vào chợ ở Đà Nẵng tại đây https://baomoi.com/da-nang-thu-nghiem-cong-kiem-soat-luot-nguoi-thong-minh/c/36126508.epi) đã cho mình mượn thiết bị cam nhiệt để viết bài cho các bạn. Cảm ơn anh em Mlab.vn đã hỗ trợ không kể ngày đêm!

Chúc các bạn thành công!
